Objekte der Toolbox für die Simulation > Förderer

Inhalte des Kapitels

1. Kurzbeschreibung

Das Element Zusammenführung ist ein Förderelement, das zwei ankommende Produktströme zu einem Produktstrom zusammenführt.

2. Ablauf und Steuerungsbeschreibung

Das Zusammenführungselement vereinigt als Förderelement zwei ankommende Produktströme (Einzelströme) zu einem Produktstrom. Das Element hat zwei Eingänge und einen Ausgang.

Förderverhalten:

Das Element Zusammenführung wird als Förderelement beschrieben. Dementsprechend kann eine Fördergeschwindigkeit und eine Förderlänge parametriert werden.

Beide Parameter beziehen sich auf den vereinigten Produktstrom nach der Zusammenführung der Einzelströme.

Für die Zusammenführung kann zusätzlich ein Ausfallverhalten (Verfügbarkeit und MTTR) parametriert werden. Standardmäßig ist das Ausfallverhalten deaktiviert.

Eigenschaften der Zusammenführung:

Die Produktströme werden permanent zusammengeführt. Die eingehenden Produktströme werden addiert und dem Ausgang zugeführt.

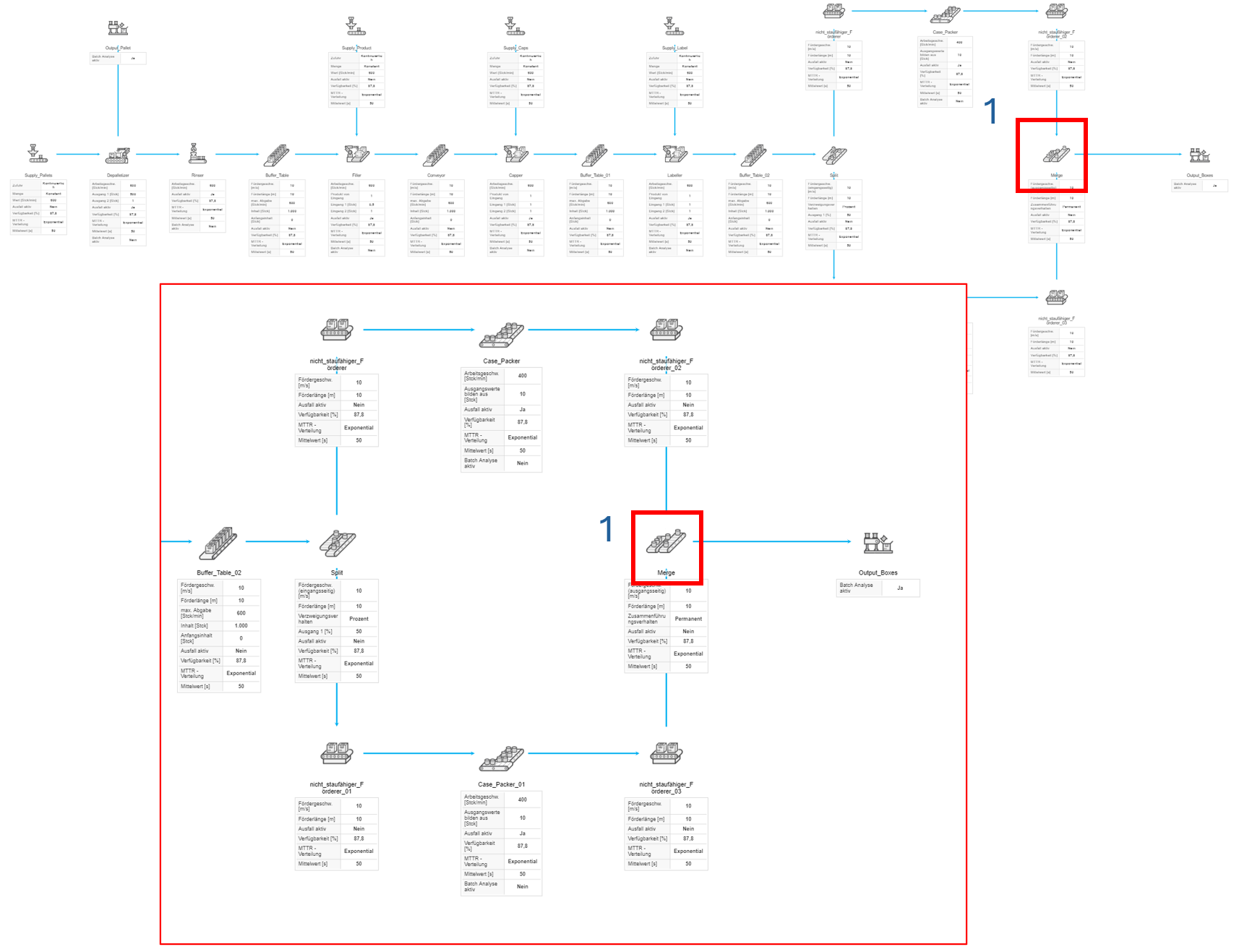

Abbildung 1 zeigt ein Beispiel für eine Zusammenführung.

Zusammenführung: Permanente Zusammenführung (addieren) von zwei ankommenden Produktströmen

20240905_Beschreibung_Zusammenfuehrung

Abbildung 1 - Zusammenführung

3. Parametrierung

20240902_icon_zusammenfuehrung_Details

Abbildung 2 - Zusammenführung

Parameter	Erforderlich	Beschreibung
Name	x	Name des Elements
Fördergeschw. (eingangsseitig) [m/s]	x	Fördergeschwindigkeit
Förderlänge [m]	x	Länge des Förderbandes
Zusammenführungsverhalten	x	Zusammenführungsverhalten premanent
Ausfall aktiv	x	Ausfall aktivieren/deaktivieren
Verfügbarkeit [%]	x	Prozentualer Anteil der Zeit, in der der Prozess ohne jegliche Störung arbeitet oder funktioniert. Fehler werden zufällig nur während der Arbeitsphase des Prozesses an einer Einheit/einem Teil erzeugt.
MTTR - Verteilung	x	Verteilungsfunktion für MTTR
