Objekte der Toolbox für die Simulation > Förderer

Inhalte des Kapitels

1. Kurzbeschreibung

Das Element Verzweigung ist ein Linienverteiler (als Förderelement), der einen ungeteilten ankommenden Produktstrom entsprechend dem eingestellten Teilungsverhältnis auf zwei Produktströme aufteilt.

2. Ablauf und Steuerungsbeschreibung

Das Element Verzweigung teilt als Linienverteiler einen ankommenden Produktstrom entsprechend dem eingestellten Teilungsverhältnis auf zwei Produktströme auf. Das Element besitzt einen Eingang und zwei Ausgänge.

Förderverhalten:

Die Verzweigung wird als Förderelement beschrieben. Entsprechend kann eine Fördergeschwindigkeit und eine Förderlänge parametriert werden. Beide Parameter beziehen sich auf den Abschnitt vor der Verzweigung des Produktstroms. Der Eingang ist der ungeteilte Produktstrom, die Ausgänge geben die Teilströme des geteilten Produktstroms ab.

Für die Verwzeigung kann außerdem ein Ausfallverhalten (Verfügbarkeit und MTTR) parametriert werden. In der Standardeinstellung ist das Ausfallverhalten deaktiviert.

Rückstauverhalten:

Die Standardeigenschaft ist "Umschalten bei Blockierung". Wenn ein Ausgang der Verzweigung blockiert ist, wird der gesamte Produktstrom unabhängig von den gewählten Verzweigungseigenschaften an den freien Ausgang abgegeben.

Verteilungseigenschaften:

Der Produktstrom kann nach folgenden Kriterien aufgeteilt werden:

•Permanent (in Prozent): Die gesamte abgegebene Produktmenge wird permanent entsprechend dem eingegebenen Verhältnis auf die beiden Ausgänge aufgeteilt.

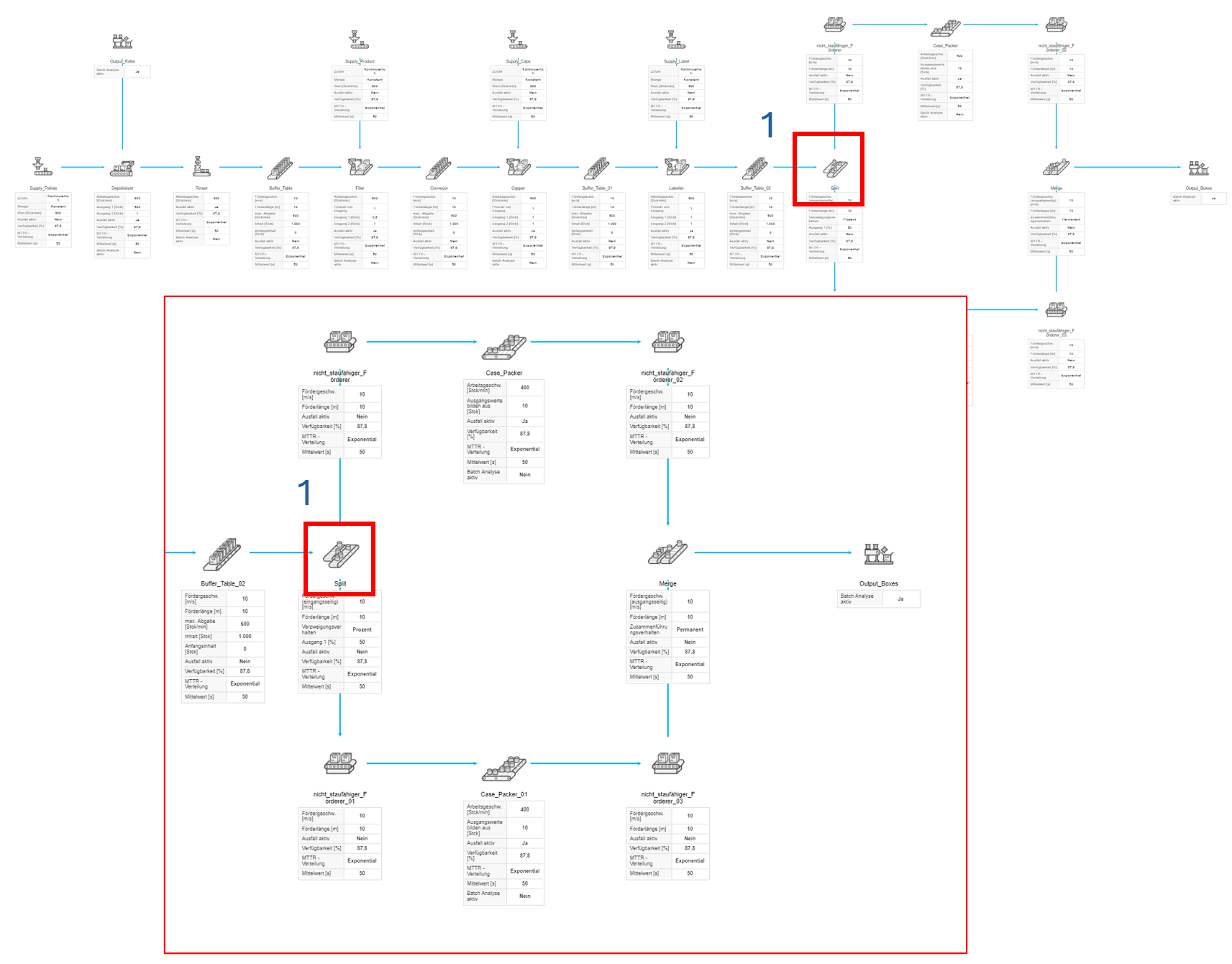

Abbildung 1 zeigt ein Beispiel für eine Verzweigung.

Verzweigung: Aufteilung des Produktstroms auf zwei parallel geschaltete Sammelpacker im Verhältnis 50:50 im Bereich secondary packaging

20240905_Beschreibung_Verzweigung

Abbildung 1 - Verzweigung

3. Parametrierung

20240902_icon_verzweigung_details

Abbildung 2 - Verzweigung

Parameter	Erforderlich	Beschreibung
Name	x	Name des Elements
Fördergeschw. (eingangsseitig) [m/s]	x	Fördergeschwindigkeit
Förderlänge [m]	x	Länge des Förderbandes
Verzweigungsverhalten	x	Verzweigungsverhalten prozentual
Ausgang 1 [%]	x	Prozentanzahl der Produkte am Ausgang 1
Ausfall aktiv	x	Ausfall aktivieren/deaktivieren
Verfügbarkeit [%]	x	Prozentualer Anteil der Zeit, in der der Prozess ohne jegliche Störung arbeitet oder funktioniert. Fehler werden zufällig nur während der Arbeitsphase des Prozesses an einer Einheit/einem Teil erzeugt.
MTTR - Verteilung	x	Verteilungsfunktion für MTTR
Mittelwert [s]	x	Die durchschnittliche Zeit, die benötigt wird, um eine Maschine zum Zeitpunkt eines Ausfalls zu reparieren. MTTR wird im Allgemeinen berechnet, indem die TTR (Zeit bis zur Reparatur) aller Ausfälle geteilt durch die Gesamtzahl der Ausfälle addiert wird.
