1. Kurzbeschreibung

Der stufähige Förderer ("Förderband") transportiert Produkte mit vorgegebener Geschwindigkeit über eine definierte Förderstrecke. Beim Stopp des Förderers rücken die Produkte auf dem Förderband auf.

2. Ablauf und Steuerungsbeschreibung

Das Element staufähiger Förderer kann als universeller Bandspeicher (für Produkte und Materialien) im Materialfluss eingesetzt werden. Das Element wird als Förderband beschrieben.

Dementsprechend kann eine Fördergeschwindigkeit und eine Förderlänge parametriert werden. Förderbänder können nur in Zuführrichtung laufen, niemals rückwärts.

Der staufähige Förderer stoppt nicht sofort, wenn der Ausgang blockiert ist. Objekte (Produkte) auf dem Band können nachrücken und eventuelle Lücken schließen.

Erst nach Erreichen der eingestellten Kapazitätsgrenze stoppt der Förderer, wenn der Auslauf immer noch blockiert ist.

Im Gegensatz zum Element Speicher werden Lücken im Produktstrom nicht geschlossen, solange der Auslauf nicht blockiert ist.

Zur Beschreibung des Speicherverhaltens können die maximale Kapazität (Inhalt), eine Anfangsbelegung (Anfangsinhalt, mit dem der Speicher zu Beginn jedes Simulationslaufs gefüllt ist) und die Abgabegeschwindigkeit (max. Abgabe, beschreibt die Drosselfunktion) parametriert werden.

Für den staufähigen Förderer kann zusätzlich ein Ausfallverhalten (Verfügbarkeit und MTTR) parametriert werden. Standardmäßig ist das Ausfallverhalten deaktiviert.

Die Beladung des Förderers (Anzahl der Objekte auf dem Förderer) wird durch die Taktzeit des vorgeschalteten Elementes, die Länge und Geschwindigkeit des Förderers, die Taktzeit des nachgeschalteten Elementes und zusätzlich durch die vorgegebene maximale Kapazität bestimmt.

Die Dimensionierung der Produkte spielt aus Sicht der Simulation keine Rolle. Hilfsweise ist die maximale Beladung des Förderbandes mit Produkten in Abhängigkeit von deren Abmessungen für die Parameter Förderlänge und Fördergeschwindigkeit manuell zu ermitteln und anschließend zu übernehmen.

Typische Speicher für diesen Zweck sind:

•Puffertische (Flaschen)

•universelle Stauförderer

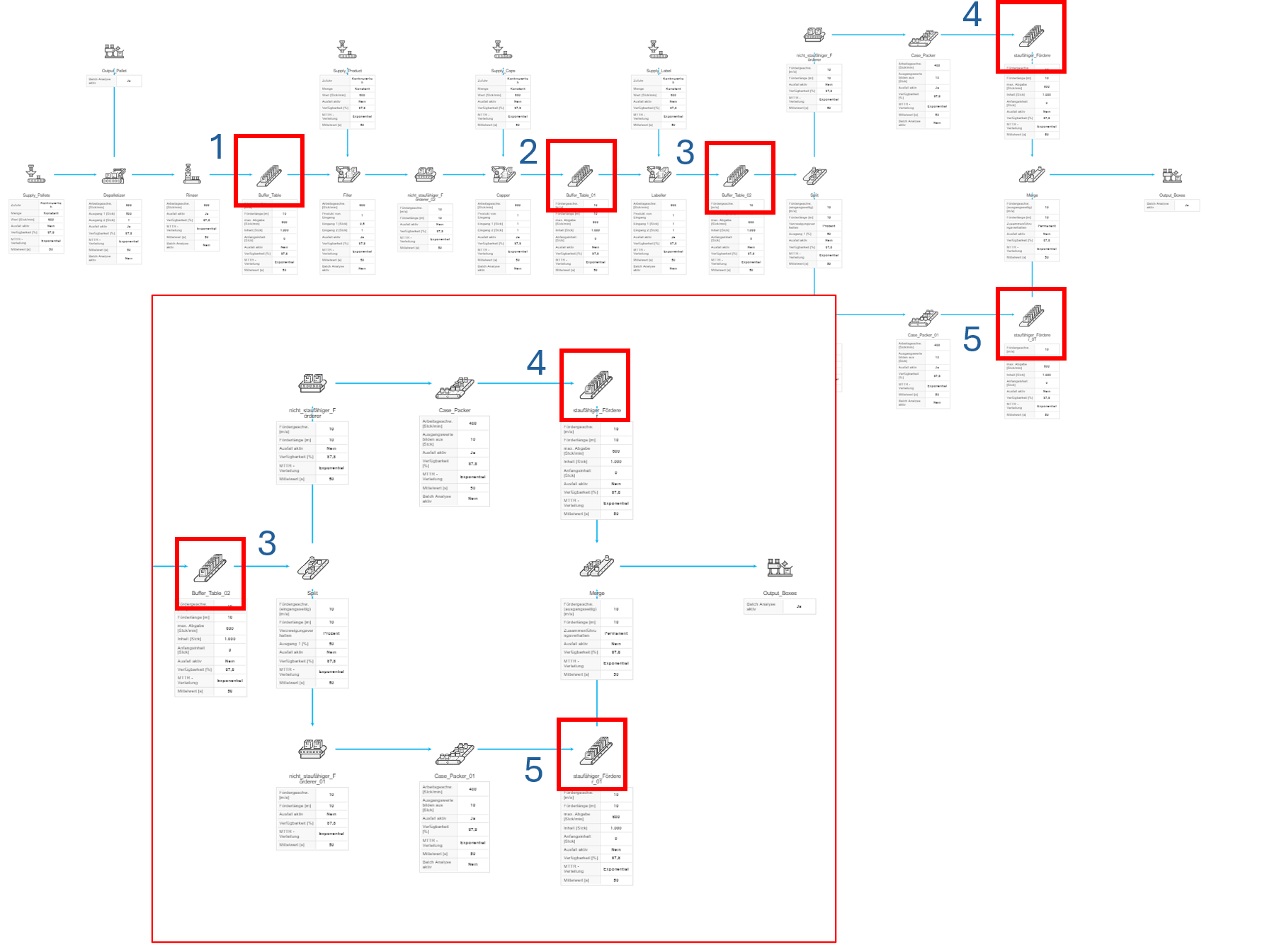

Abbildung 1 zeigt ein Beispiel für staufähige Förderer.

	Stauförderer Flaschen
	Stauförderer Flaschen
	Stauförderer Flaschen
	Stauförderer Kartons (Boxen)
	Stauförderer Kartons (Boxen)

20240905_Beschreibung_staufaehige_Foerderer

Abbildung 1 - Staufähige Förderer

3. Parametrierung

20240902_icon_staufaehiger_foerderer_Details

Abbildung 2 - staufähiger Förderer

Parameter	Erforderlich	Beschreibung
Name	x	Name des Elements
Fördergeschw. (eingangsseitig) [m/s]	x	Fördergeschwindigkeit
Förderlänge [m]	x	Länge des Förderbandes
max. Abgabe [Stck/min]	x	Abgabeschwindigkeit, beschreibt die Drosselfunktion des Elementes
Inhalt [Stck]	x	maximale Speicherkapazität des Elementes
Anfangsinhalt [Stck]	x	Anfangsinhalt des Elementes beim Start der Simulation
Ausfall aktiv	x	Ausfall aktivieren/deaktivieren
Verfügbarkeit [%]	x	Prozentualer Anteil der Zeit, in der der Prozess ohne jegliche Störung arbeitet oder funktioniert. Fehler werden zufällig nur während der Arbeitsphase des Prozesses an einer Einheit/einem Teil erzeugt.
MTTR - Verteilung	x	Verteilungsfunktion für MTTR
Mittelwert [s]	x	Die durchschnittliche Zeit, die benötigt wird, um eine Maschine zum Zeitpunkt eines Ausfalls zu reparieren. MTTR wird im Allgemeinen berechnet, indem die TTR (Zeit bis zur Reparatur) aller Ausfälle geteilt durch die Gesamtzahl der Ausfälle addiert wird.
