1. Kurzbeschreibung

Ein Speicher sammelt bei Störungen oder Unterbrechungen im nachfolgenden Materialfluss die ankommenden Produkte/Objekte und gibt sie mit der parametrierten Geschwindigkeit ab, sobald der nachfolgende Materialfluss wieder anläuft.

2. Ablauf und Steuerungsbeschreibung

Das Element Speicher kann als universeller Produkt- und Materialspeicher im Materialfluss verwendet werden.

Er sammelt ankommende Produkte oder Objekte, wenn der Ausgang des Elementes z.B. durch Störungen oder andere Unterbrechungen im nachgeschalteten Materialfluss blockiert ist.

Der Speicher gibt die gespeicherten Objekte mit einer definierten Abgabegeschwindigkeit wieder ab, sobald der Ausgang des Elementes nicht mehr blockiert ist, d.h. die Unterbrechung im Materialfluss beendet ist.

Gleichzeitig kann der Speicher auch als Zuführspeicher (z.B. für Zuschnitte) für Verpackungsmaschinen (Case Packer) verwendet werden.

In seiner Funktion ist der Speicher eine Art universeller Sammelspeicher (Massenspeicher). Einlaufendes Produkt wird bei ungestörtem Materialfluss (keine Speicherung) sofort wieder am Auslauf angelegt.

Im Speicher werden somit Lücken im Produktstrom durch Aufholen geschlossen.

Typische Speicher für diesen Zweck sind:

•Puffertische (Flaschen)

•Schüttspeicher/Bunker (Deckel)

•Silos

•Tanks

•Magazine (Zuschnitte)

Für den Speicher kann die maximale Kapazität (Inhalt), eine Anfangsbelegung (Anfangsinhalt, mit dem der Speicher zu Beginn eines jeden Simulationslaufes gefüllt ist), die Abgabegeschwindigkeit (max. Abgabe, beschreibt die Drosselfunktion) und ein Ausfallverhalten (Verfügbarkeit und MTTR) parametriert werden. In der Standardeinstellung ist das Ausfallverhalten deaktiviert.

Der Anfangsinhalt befindet sich immer auf der Auslaufseite. Daher wird diese Produktmenge zu Beginn der Simulation abgegeben, wenn die maximale Abgabe größer oder gleich dem Anfangsinhalt ist.

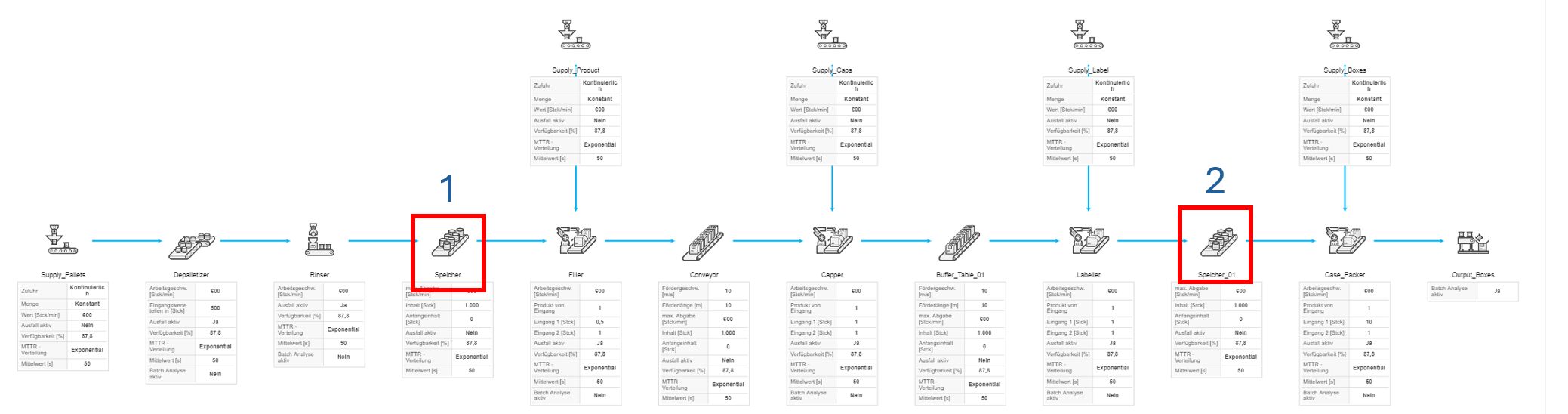

Abbildung 1 zeigt einen einfachen Speicher.

	Einfacher Speicher im upstream mit definierter max. Kapazität
	Einfacher Speicher im downstream mit definierter max. Kapazität

20240905_Beschreibung_Speicher

Abbildung 1 - Einfacher Speicher

3. Parametrierung

20240902_icon_speicher_Details

Abbildung 2 - Speicher

Parameter	Erforderlich	Beschreibung
Name	x	Name des Elements
max. Abgabe [Stck/min]	x	Abgabeschwindigkeit, beschreibt die Drosselfunktion des Elementes
Inhalt [Stck]	x	maximale Speicherkapazität des Elementes
Anfangsinhalt [Stck]	x	Anfangsinhalt des Elementes beim Start der Simulation
Ausfall aktiv	x	Ausfall aktivieren/deaktivieren
Verfügbarkeit [%]	x	Prozentualer Anteil der Zeit, in der der Prozess ohne jegliche Störung arbeitet oder funktioniert. Fehler werden zufällig nur während der Arbeitsphase des Prozesses an einer Einheit/einem Teil erzeugt.
MTTR - Verteilung	x	Verteilungsfunktion für MTTR
Mittelwert [s]	x	Die durchschnittliche Zeit, die benötigt wird, um eine Maschine zum Zeitpunkt eines Ausfalls zu reparieren. MTTR wird im Allgemeinen berechnet, indem die TTR (Zeit bis zur Reparatur) aller Ausfälle geteilt durch die Gesamtzahl der Ausfälle addiert wird.
