Modellierung lokaler Projekte > Simulationsläufe starten und kontrollieren

In diesem Kapitel wird beschrieben, wie Simulationsläufe für Modellierungen und Alternativen gestartet und deren Status kontrolliert werden können.

Inhalte des Kapitels

1. Simulation starten

2. Simulationsstatus kontrollieren

3. Simulationsergebnisse

1. Simulation starten

Um einen Simulationslauf zu starten muss das Alternativen Fenster über den Button

button_alternative_menüleiste

aufgerufen werden.

Dort kann über den Button

button_simulationslauf_starten_neu

ein Informationsdialog aufgerufen werden, der je nach Status/Zustand der aktuellen Simulationsläufen Informationen und Aktionen anbietet.

Ist noch kein Simulationslauf ausgeführt worden, erscheint der Hinweis aus Abbildung 1, existieren bereits Ergebnisse eines Simulationslaufs erscheint der Hinweis aus Abbildung 2.

Über jeden der Buttons aus untenstehenden Abbildungen kann die Simulation gestartet werden.

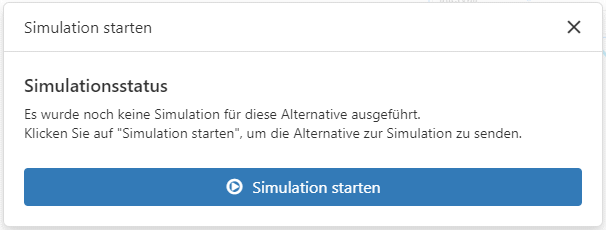

20210804_status_sim_starten

Abbildung 1 - Hinweis Simulationslauf

20210804_status_sim_ergebnisse

Abbildung 2 - Hinweis 2 Simulationslauf

2. Simulationsstatus kontrollieren

Nachdem die Simulation gestartet wurde, erscheint in der jeweiligen Zeile eine Fortschrittsanzeige, welche dem Benutzer Rückmeldung gibt, wie weit die Simulation fortgeschritten ist (siehe Abbildung 3).

Es können zu jeder Zeit weitere Simulationen gestartet werden, zu einer Alternative ist allerdings nur ein Simulationslauf gleichzeitig zugelassen.

Parallele Simulationsjobs von unterschiedlichen Alternativen werden entsprechend unabhängig voneinander zum Server übertragen, entsprechend eingereiht und im Wartschlangenprinzip abgearbeitet (siehe Abbildung 4).

Um eine Simulation abzubrechen, können durch einen Klick auf den Button

Informationen zum akutell durchgeführten Simulationslauf abgerufen werden (siehe Abbildung 5).

In diesem Fenster kann dann über den Button Simulation abbrechen die aktuell laufende Simulation abgebrochen werden.

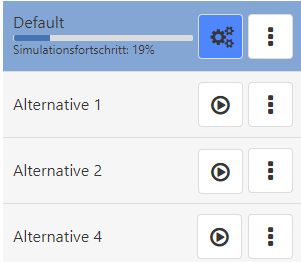

20240502_simulation_Starten

Abbildung 3 - Simulationsfortschritt

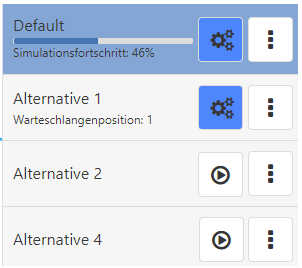

20240502_simulation_Starten_1

Abbildung 4 - Warteschlangenposition

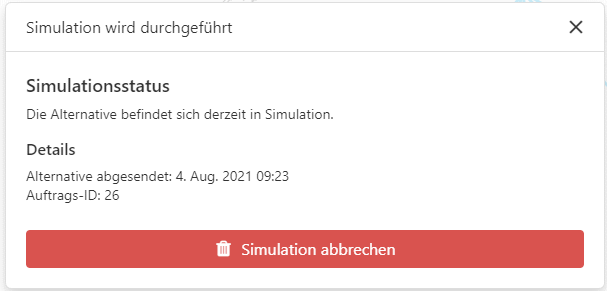

20210804_status_sim_wird_durchgefuehrt

Abbildung 5 - Simulationslauf abbrechen

3. Simulationsergebnisse

Nachdem die Simulation erfolgreich abgeschlossen wurde, ändert sich die Statusanzeige in

Ein Klick auf diesen Button zeigt Informationen über den durchgeführten Simulationslauf an und bietet ebenfalls die Möglichkeit, einen neuen Simulationslauf zu starten (vgl. Abbildung 2).

Hinweis:

Mit einem Trigger eines Simulationslaufs wird die jeweilige Wertstromalternative in ein Modell codiert und zu einem Server übertragen.

Dieser startet daraufhin eine Plant Simulation Instanz mit einem zugehörigen Template-Modell, in welchem das Wertstrommodell automatisch aufgebaut und simuliert wird.

Die durchgelaufenen Simulationsmodelle werden dabei auf den Server (inkl. entsprechender Input- und Outputdaten) in einem eindeutigen Simulationsjob-Ordner zur späteren Einsicht abgelegt.

Zu diesem Simulationsjob-Ordner wird dabei im Informationsdialog ein Explorer-Link angezeigt, der entsprechend auf ein Netzwerk-Laufwerk des Servers führt.

Hierzu muss der (Windows-)User eine entsprechende Zugriffsberechtigung halten.

Sollte die Simulation fehlschlagen, wird dies über die Buttons

oder

angezeigt. Ein Klick auf diesen Button zeigt Informationen für den fehlgeschlagenen Simulationslauf an (siehe Abbildung 6).

20210804_status_sim_fehler

Abbildung 6 - Fehlgeschlagener Simulationslauf

Über den Button

button_ergebnisse

können die Ergebnisse des Simulationslaufs / der -läufe eingesehen werden.

Sollte die Simulation fehlschlagen, werden hier weitere Informationen darüber angezeigt (siehe Abbildung 7).

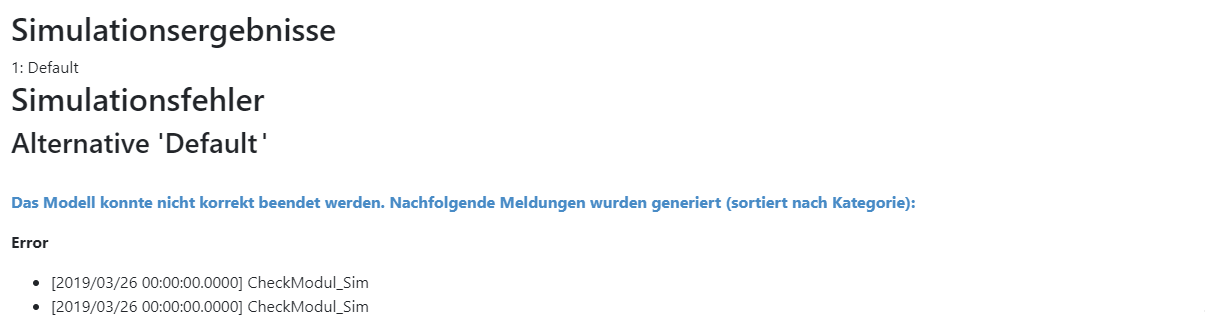

20240502_simulation_fehler

Abbildung 7 - Ergebnisansicht mit Fehler
