Inhalte des Kapitels
hier beschriebenen Symbole für die Parametrierung von Objekten sind für alle Simulationsobjekte gleich. Nachfolgende Tabelle listet die vorhandenen Symoble auf und erklärt diese:
Button |
Beschreibung |
|
Öffnet den Symboleditor. Hier kann das Symbol gedreht oder gespiegelt oder ein alternatives Symbol ausgewählte werden, falls verfügbar. Außerdem kann eine benutzerdefinierte Größe für das Icon festgelegt werden.

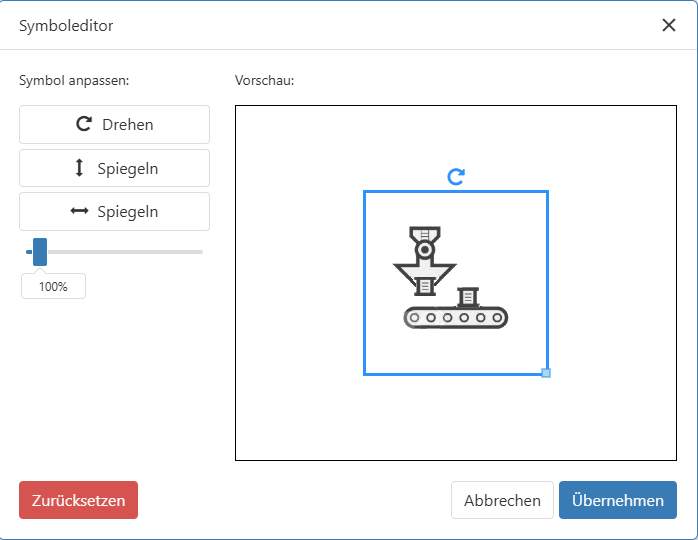

Abbildung 1 - Symboleditor Transport (intern) |
|
Löscht das Objekt |
|
Erster Klick legt das Objekt als Messstartpunkt fest Zweiter Klick legt das Objekt als Messendpunkt fest Dritter Klick legt das Objekt als Messstart- und Endpunkt fest Vierter Klick entfernt die zuvor angelegten Messpunkte vom Objekt |
|
Öffnet das Bearbeitungsmenü des Objektes. |
|
Öffnet einen Dialog, in dem entweder mit Hilfe ein Webcam ein Bild aufgenommen, oder ein Bild aus dem Windows Explorer geladen werden kann.

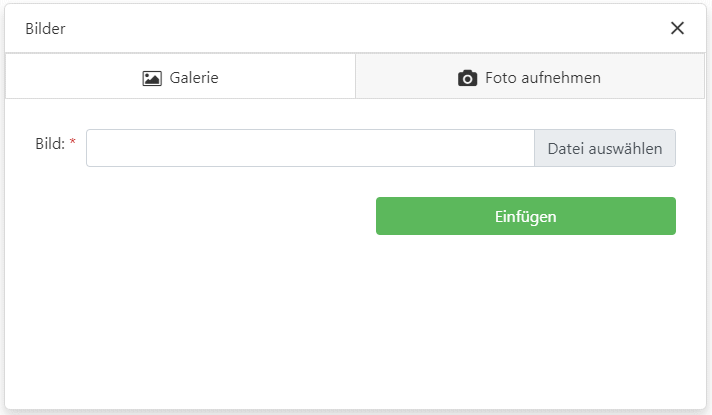

Abbildung 2 - Kamera-Dialog |
|
Öffnet die Fotogalerie des Objektes. Hier werden Fotos, die zuvor erstellt wurden, angezeigt.

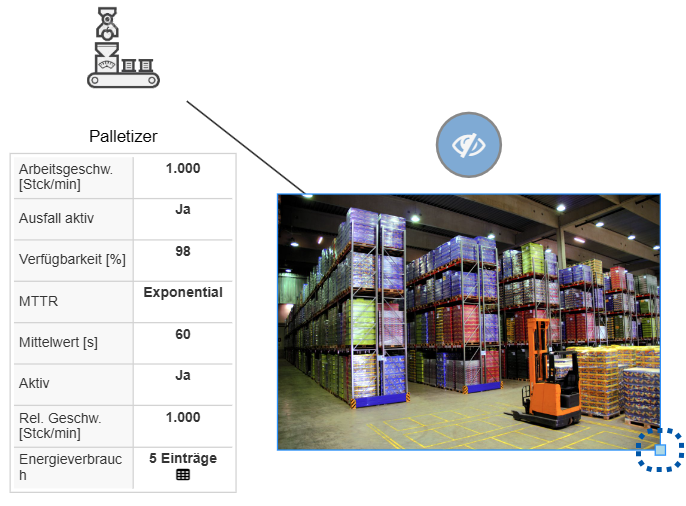

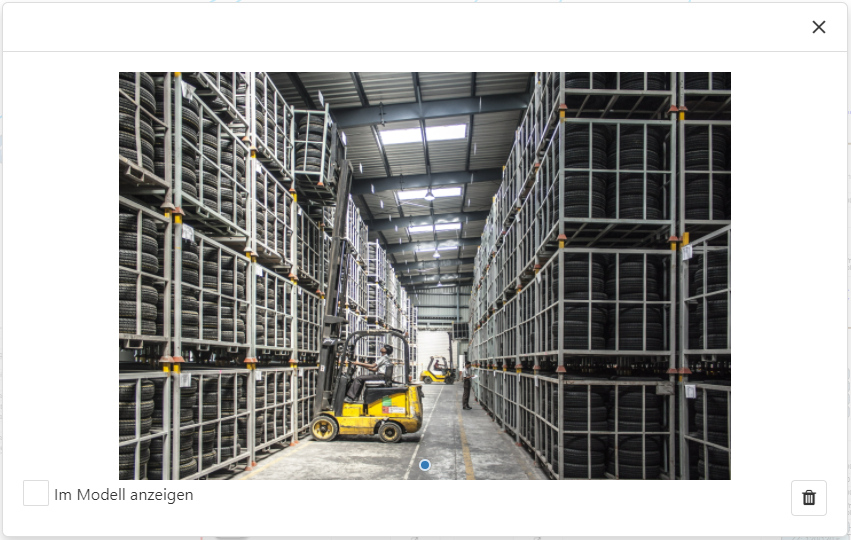

Abbildung 3 - Bilder hinzufügen Mit der Option Im Modell anzeigen können Fotos auch direkt in der Modellierungsoberfläche angezeigt und angeordnet werden (siehe Abbildung 5). Weierhin kann mit dem Anker am rechten unteren Rand die Größe des Bildes eingestellt werden. |
|
Blendet erweiterte Produktinformationen/Bilder aus (sofern angezeigt) |
Abbildung 4 zeigt ein Kundenobjekt mit den jeweiligen Objektsymbolen.
Weiterhin kann, sofern für das Objekt festgelegt, durch einen Klick auf den Energieverbrauch ein Detailfenster eingeblendet werden, das Details dazu anzuzeigen.
Über den Regler (siehe Markierung in Abbildung 4) kann die Größe des Parameterfensters angepasst werden.
Die Größe eingeblendeter Bilder kann über den Anker in Abbildung 5 angepasst werden.
Abbildung 4 - Objektsymbole des Objekts Maschine |
Abbildung 5 - Bilder in der Modellierungsoberfläche anzeigen |
Über das Eingabefeld können externe Links zum Textbaustein hinzugefügt werden. Dabei kann es sich um einen Hyperlink (Link auf eine Webseite) oder einen Netzwerklink (Link auf eine lokale Datei) handeln.
Sobald ein gültiger Link im Eingabefeld eingetragen ist (siehe Abbildung 6 und 7), wird dieser nach Schließen des Seitenmenüs hinter dem Inhalt des Textbausteins angezeigt (siehe Abbildung 8).
Der Link kann jetzt per Mausklick aufgerufen werden. Daraufhin erscheint das Dialogfeld aus Abbildung 9, in dem noch einmal bestätigt werden muss, dass der entsprechende Link aufgerufen werden soll.

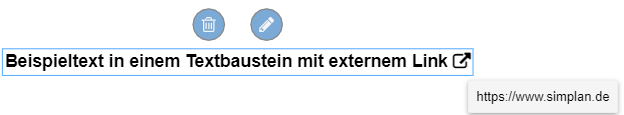

Abbildung 6 - Eingabefeld für externe Links |
Abbildung 7 - Fehlermeldung bei ungültigen Links |
Abbildung 8 - Ergebnis |

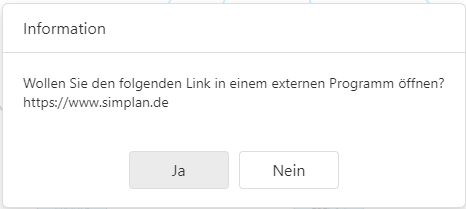

Abbildung 9 - Infodialog
