Objekte der Toolbox für die Simulation > Maschinen

Inhalte des Kapitels

1. Kurzbeschreibung

Das Element Maschine übernimmt Material (z.B. Produkt) vom Vorgänger und übergibt es nach der eingestellten Bearbeitungszeit (Taktzeit) an den Nachfolger.

2. Ablauf und Steuerungsbeschreibung

Das Element Maschine ist ein einfacher Materialflussbaustein mit jeweils einem Eingang und einem Ausgang.

Am Eingang nimmt die Maschine Material (z.B. Produkt) aus dem Vorprozess auf und gibt es nach der eingestellten Bearbeitungszeit (Taktzeit) an den Folgeprozess weiter.

Eine Maschine kann direkt mit anderen Maschinen (einfache Maschine, Einpacker, Auspacker usw.) oder mit Förderelementen verbunden sein.

Für die Maschine kann die Arbeitsgeschwindigkeit (Taktzeit) und ein Ausfallverhalten (Verfügbarkeit und MTTR) parametriert werden.

Soll die Menge des verarbeiteten Materials (z.B. Produkt) am Element erfasst werden, muss die Batch Analyse für die Auswertung aktiviert werden.

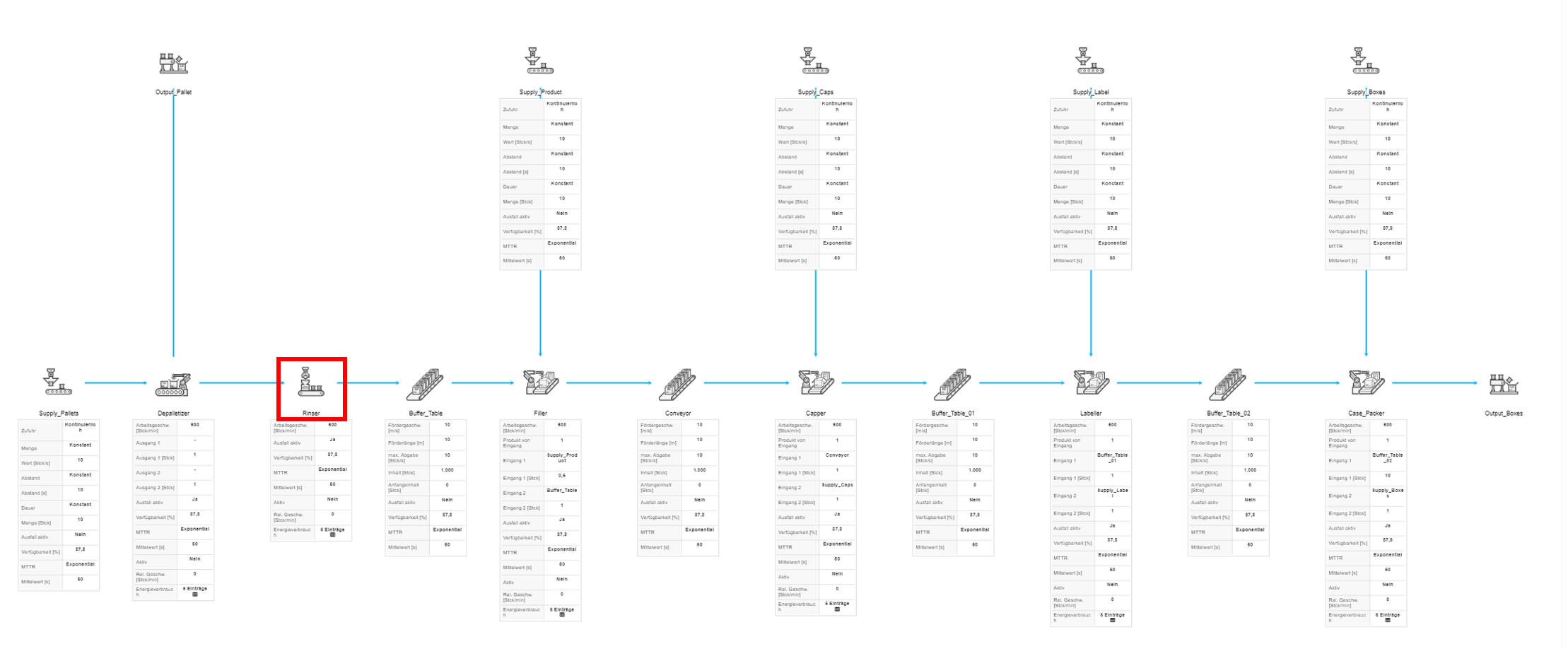

Abbildung 1 zeigt eine einfache Maschine in einer verketteten Anlage. Am Eingang verbunden mit einem Auspacker (Depalettierer) und der Ausgang verbunden mit einem staufähigen Förderer.

20240905_Beschreibung_Maschine

Abbildung 1 - Maschine

3. Parametrierung

20240902_icon_maschine_Details

Abbildung 2 - Maschine

Parameter	Erforderlich	Beschreibung
Name	x	Name des Elements
Arbeitsgeschw. [Stck/min]	x	Arbeitsgeschwindigkeit der Maschine
Ausfall aktiv	x	Ausfall aktivieren/deaktivieren
Verfügbarkeit [%]	x	Prozentualer Anteil der Zeit, in der der Prozess ohne jegliche Störung arbeitet oder funktioniert. Fehler werden zufällig nur während der Arbeitsphase des Prozesses an einer Einheit/einem Teil erzeugt.
MTTR - Verteilung	x	Verteilungsfunktion für MTTR
Mittelwert [s]	x	Die durchschnittliche Zeit, die benötigt wird, um eine Maschine zum Zeitpunkt eines Ausfalls zu reparieren. MTTR wird im Allgemeinen berechnet, indem die TTR (Zeit bis zur Reparatur) aller Ausfälle geteilt durch die Gesamtzahl der Ausfälle addiert wird.
Batch Analyse aktiv	x	Ergebnisanzeige Batch aktivieren/deaktivieren. Standard: deaktiviert
