Dieses Kapitel gibt eine allgemeine Einführung in das Werkzeug SimPacSi.
Inhalte des Kapitels
Schritt 1 - Modellierungsfläche
Schritt 8 - Simulation starten
Schritt 6 - Bestätigung der Alternative
Schritt 8 - Simulation der Alternative starten
Schritt 9 - Ergebnisse der Alternative
Schritt 10 - Vergleich der Ergebnisse

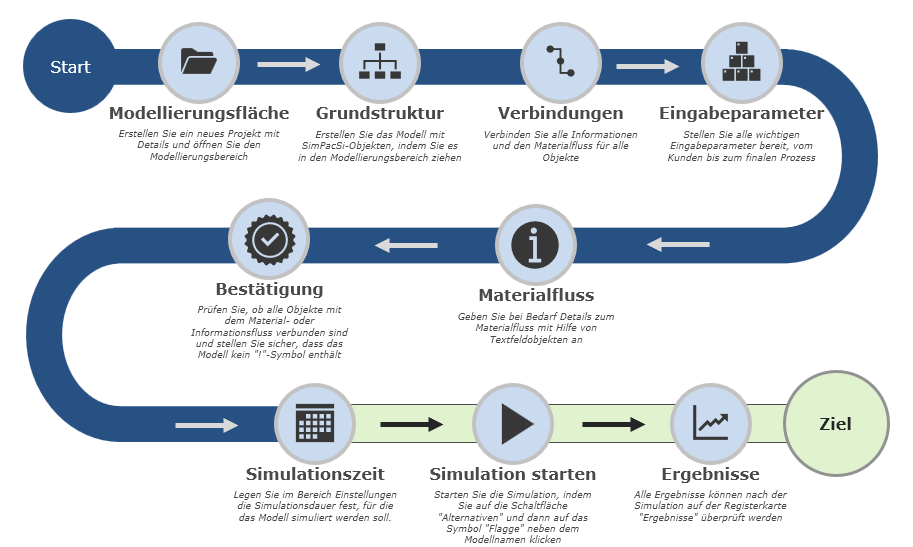

Abbildung 1 - Überblick Modellerstellung
Schritt 1 - Modellierungsfläche
Erstellen Sie ein neues Projekt mit Details und öffnen sie den Modellierungsbereich

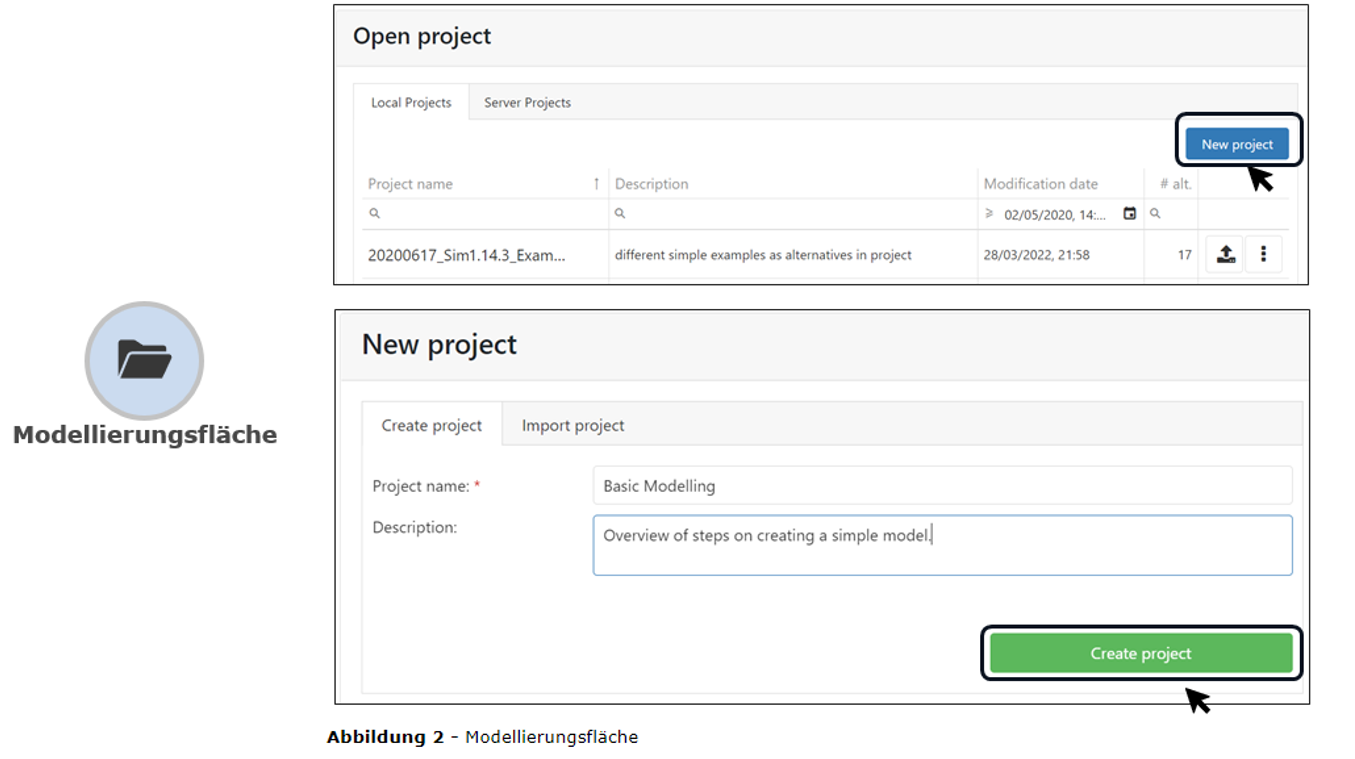

Abbildung 2 - Modellierungsfläche
Erstellen Sie das Modell des gewünschten Materialflusses mit SimPacSi-Objekten, indem Sie es in den Modellierungsbereich ziehen.
Ziehen Sie die gewünschten Objekte in den Modellierungsbereich. Bilden Sie eine Grundstruktur des Materialflusses

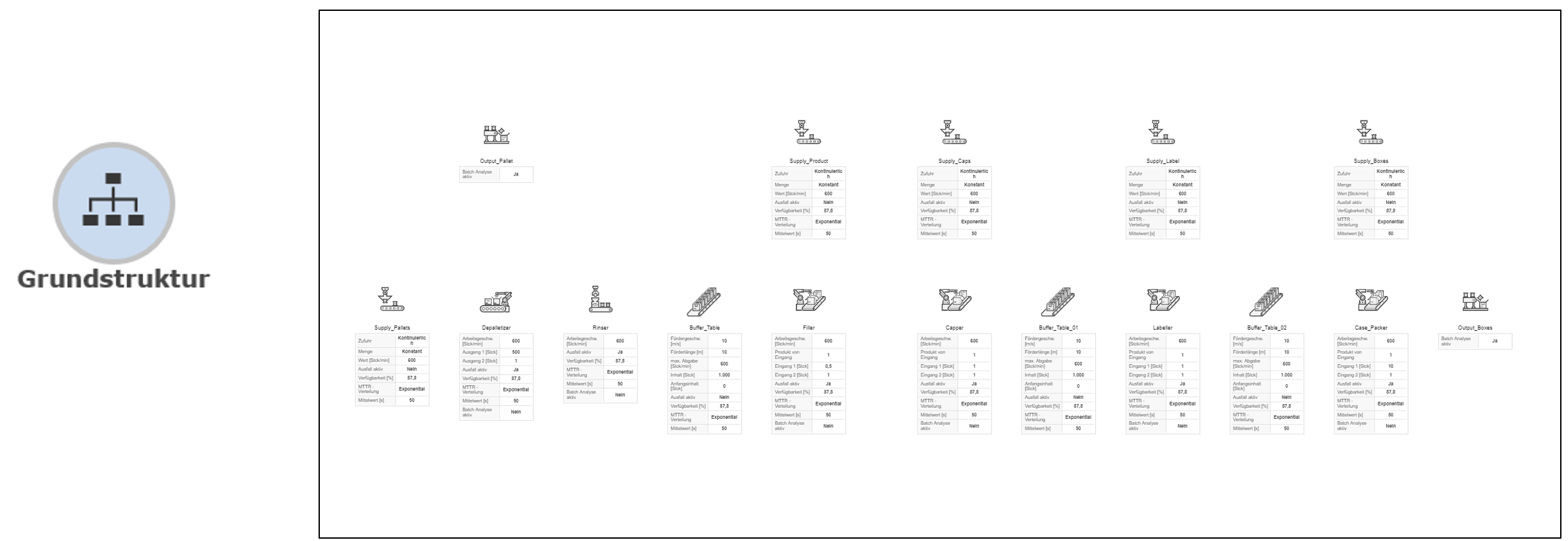

Abbildung 3 - Grundstruktur
Nachdem Sie die Objekte platziert haben, stellen Sie alle grundlegenden Verbindungsanforderungen für den Materialfluss bereit. Erstellen sie alle Verbindungen zwischen den Objekten entsprechend des Materialflusses.

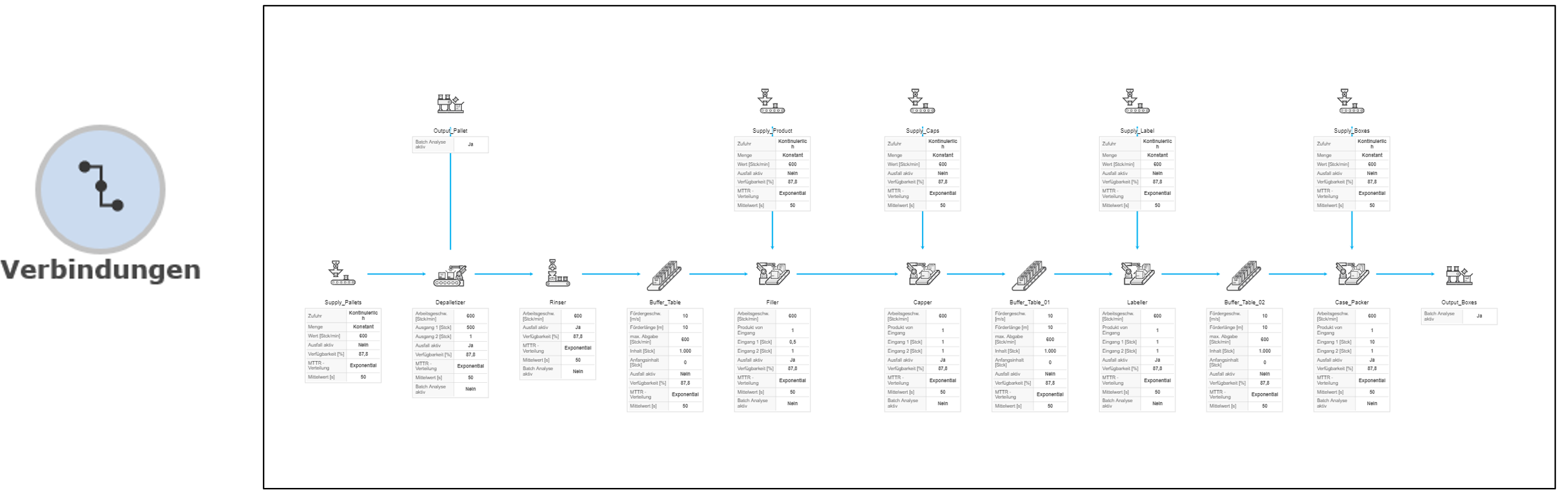

Abbildung 4 - Verbindungen
Benennen Sie bei Bedarf alle Prozessobjekte und stellen Sie alle erforderlichen Eingaben für die Simulation bereit.

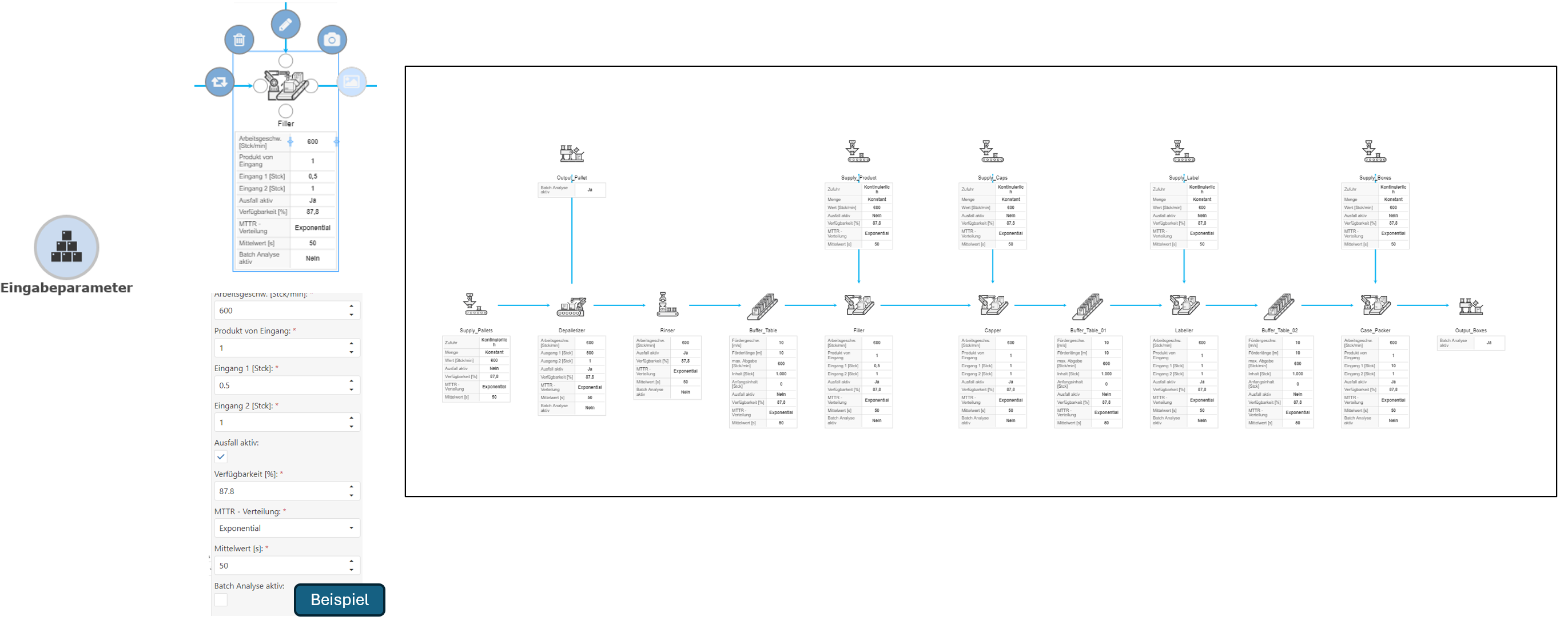

Abbildung 5 - Eingabeparameter
Geben Sie bei Bedarf Details zum Materialfluss mit Hilfe von Textfeldobjekten an. Fügen Sie bei Bedarf Beschriftungen hinzu, indem Sie das Notizobjekt im Modellierungsbereich verwenden.

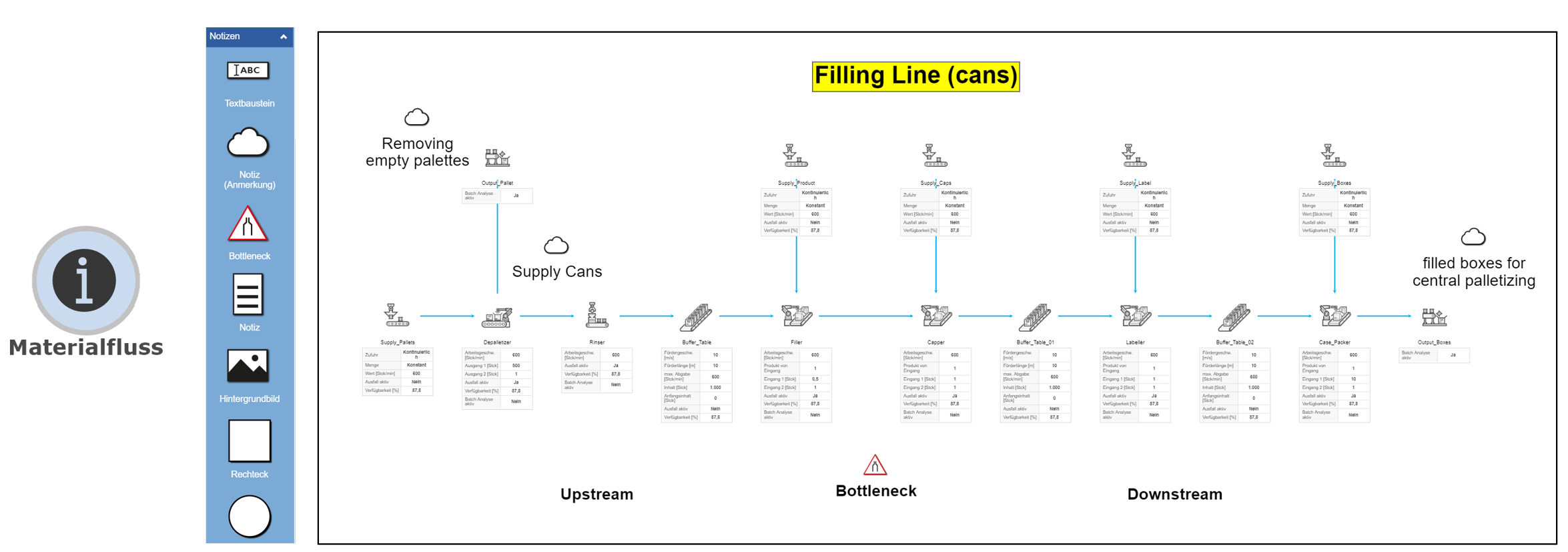

Abbildung 6 - Materialfluss
Prüfen Sie, ob alle Objekte mit dem Material- oder Informationsfluss verbunden sind. Stellen Sie sicher, dass im Modell kein "!"-Symbol vorhanden ist.

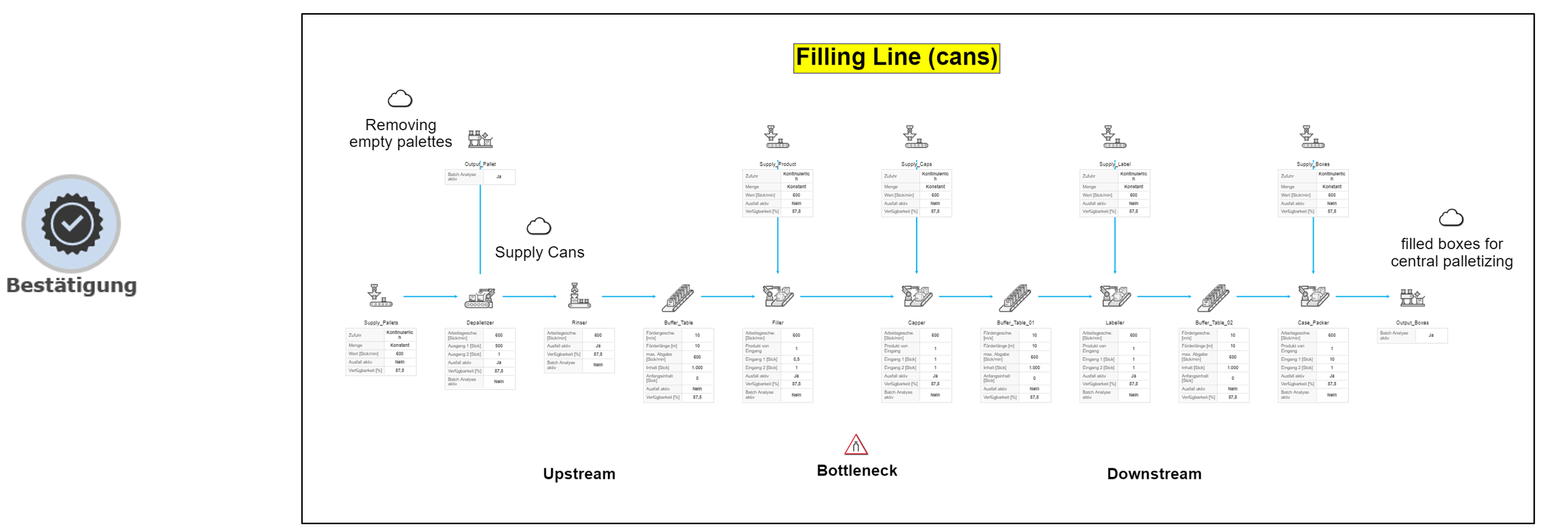

Abbildung 7 - Bestätigung
Abbildung 8 - Simulationszeit

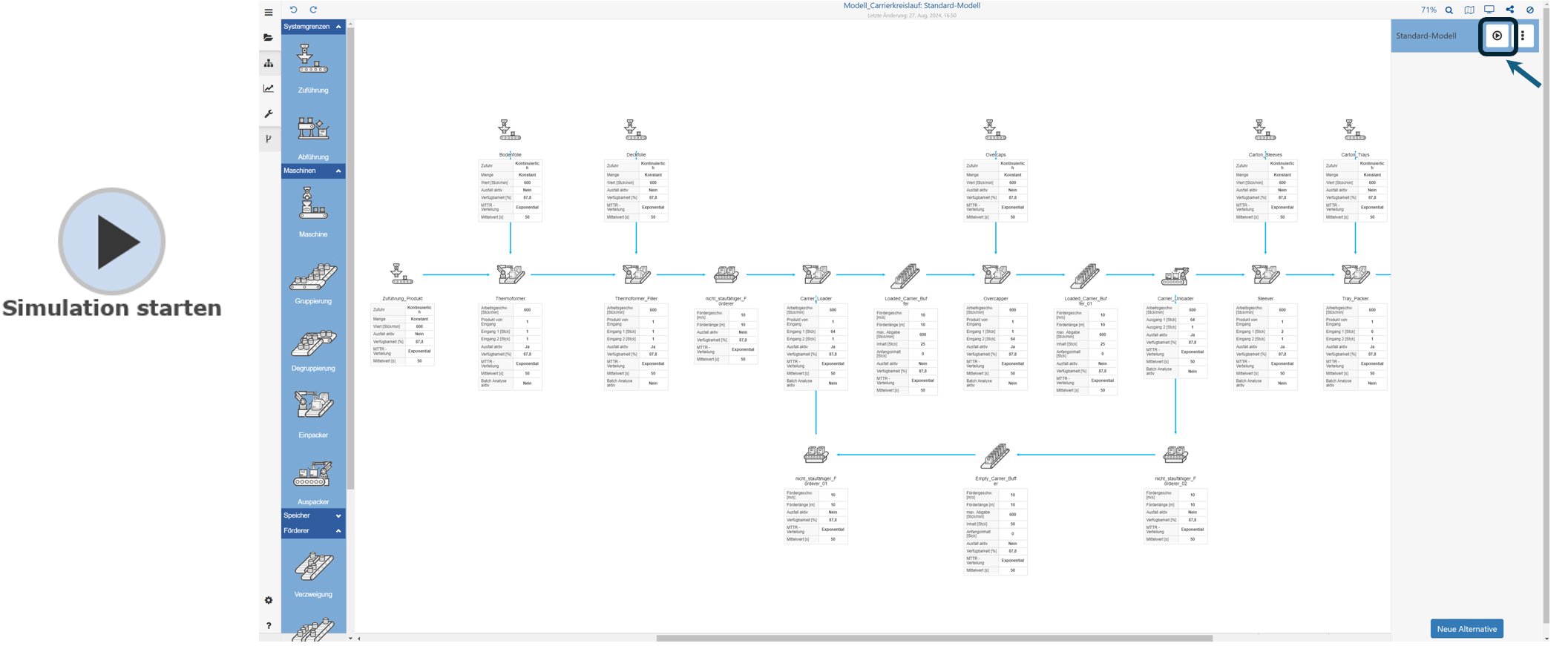

Schritt 8 - Simulation starten
Starten Sie die Simulation, indem Sie auf die Schaltfläche "Alternativen" und dann auf das Symbol "Flagge" neben dem Modellnamen klicken.
Nach Angabe der Simulationsdauer kann die Simulation gestartet werden. Die Play-Taste startet die Simulation und der Fortschritt wird auf dem Display angezeigt.
Abbildung 9 - Simulation starten
Abbildung 10 - Ergebnisse
Schritt 6 - Bestätigung der Alternative
Prüfen Sie, ob alle Objekte mit dem Material- oder Informationsfluss verbunden sind. Stellen Sie sicher, dass im Modell kein "!"-Symbol vorhanden ist.
Abbildung 11 - Bestätigung der Alternative
Schritt 8 - Simulation der Alternative starten
Starten Sie die Simulation, indem Sie auf die Schaltfläche "Alternativen" und dann auf das Symbol "Flagge" neben dem Modellnamen klicken. Nach Angabe der Simulationsdauer kann die Simulation gestartet werden.
Die Play-Taste startet die Simulation und der Fortschritt wird auf dem Display angezeigt-

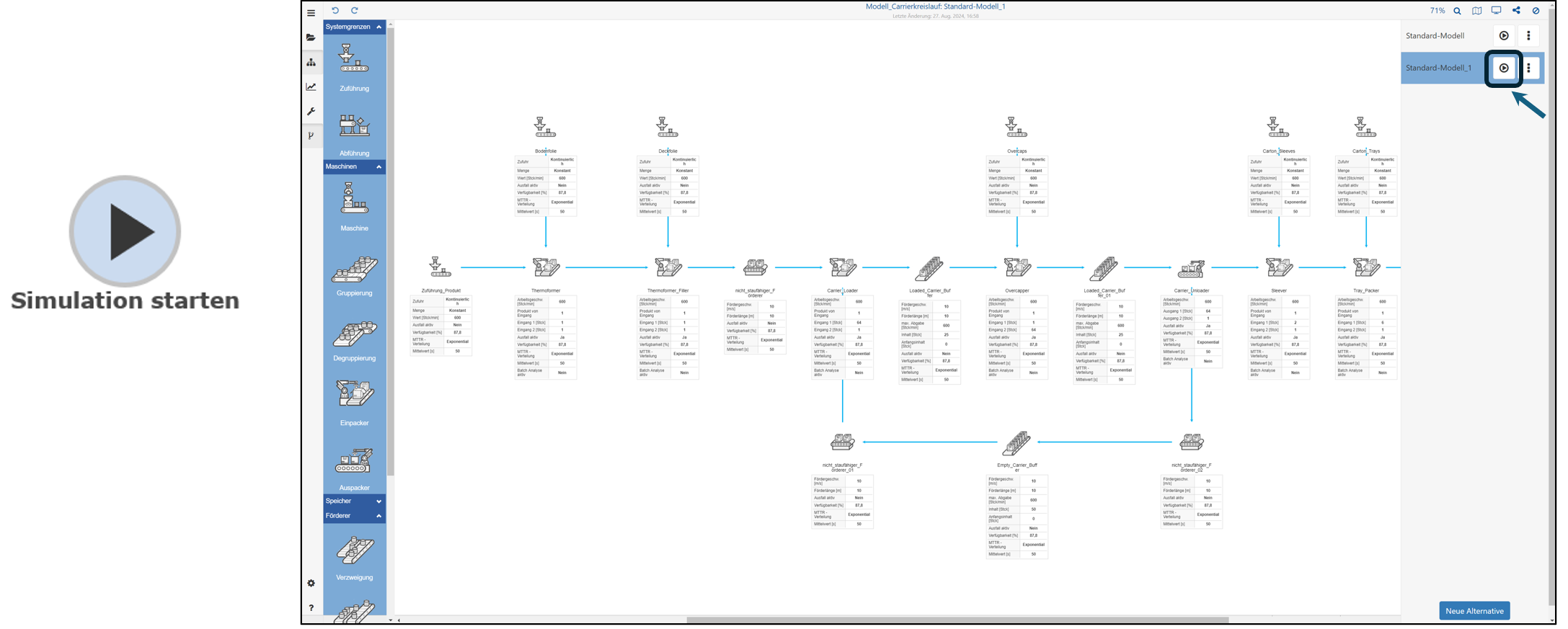

Abbildung 12 - Simulation der Alternative starten
Schritt 9 - Ergebnisse der Alternative
Alle Ergebnisse können nach der Simulation auf der Registerkarte "Ergebnisse" überprüft werden. Die Ergebnisse der Simulation können auf der Registerkarte "Ergebnisse" angezeigt werden.
Mehrere Abschnitte sind zur Interpretation und Verbesserung verfügbar-
Abbildung 13 - Ergebnisse der Alternative
Schritt 10 - Vergleich der Ergebnisse
Die Ergebnisse der Alternativen können direkt mit dem Basismodell verglichen werden, um die Verbesserungen zu veranschaulichen.
Mit der Schaltfläche "Alternative" können 2 verschiedene Modelle zum Vergleich der Ergebnisse ausgewählt werden.
Abbildung 14 - Vergleich der Ergebnisse
